Как выбрать автоматику для откатных ворот

Автоматика превращает тяжелую откатную створку в удобный инструмент, управляемый одним нажатием кнопки. Но выбор привода нельзя сводить к простому сравнению ценников в интернет-магазине. Ошибка в расчетах приведет к тому, что мотор сгорит в первую зиму, а пластиковые или латунные шестерни редуктора слижутся под нагрузкой.

Чтобы ворота стабильно работали в морозы и не требовали постоянного сервисного ремонта, необходимо учитывать массу полотна, интенсивность проездов, климат региона и тип двигателя. В этом материале подробно разобраны ключевые параметры электроприводов, принципы расчета реальной нагрузки с учетом парусности, а также представлен объективный обзор популярных производителей.

Из чего состоит базовый комплект автоматики

Многие ошибочно полагают, что автоматика - это просто мотор, который нужно прикрутить к закладной детали. На практике любой рабочий комплект представляет собой сложную систему взаимосвязанных узлов.

• Электродвигатель с редуктором и блоком управления

Сердце привода. Электромотор создает крутящий момент, который через редуктор передается на ведущую шестерню. Внутри герметичного корпуса также скрыт блок управления - "мозг" системы, отвечающий за логику работы, настройку концевых выключателей и подключение внешних аксессуаров. Современные платы умеют регулировать усилие, скорость и запоминать траекторию движения створки. Важный элемент - система аварийной разблокировки (ключ), позволяющая открыть ворота вручную при отключении электричества.

• Зубчатая рейка

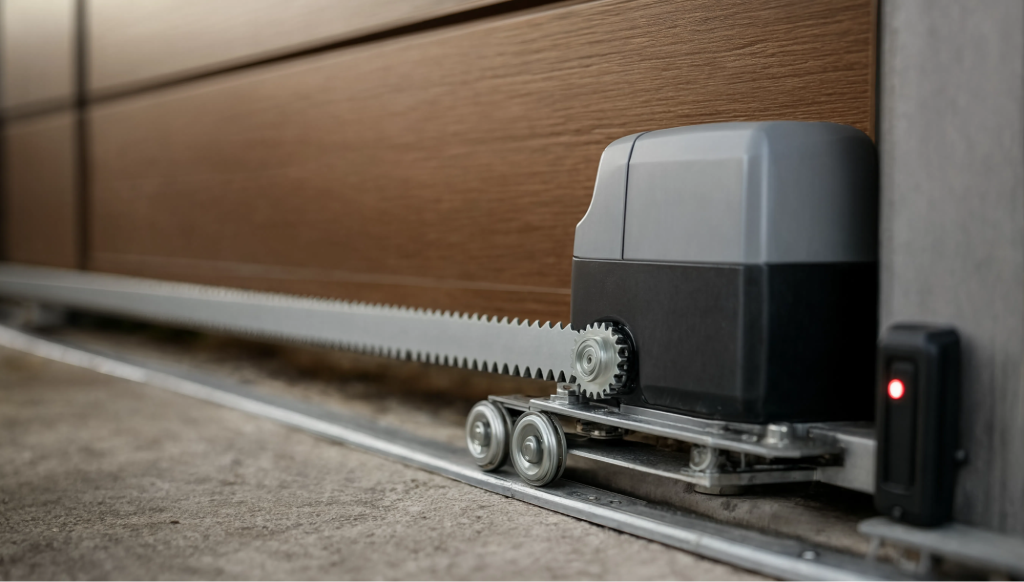

Передаточное звено, которое крепится к нижней части воротного полотна. Ведущая шестерня привода цепляется за зубцы рейки и толкает створку вдоль забора. Рейка продается метровыми отрезками, которые стыкуются между собой. Для стандартного проема шириной 4 метра с учетом длины противовеса потребуется около 5-6 метров стальной оцинкованной рейки.

• Пульты-передатчики и радиоприемник

Устройства для дистанционного контроля доступа. Радиоприемник может быть встроен в плату или вынесен наружу в отдельном корпусе с антенной для лучшего приема сигнала. В базовый набор входит пара брелоков, но память плат позволяет прописать до нескольких сотен пользователей.

• Фотоэлементы безопасности и сигнальная лампа

Инфракрасные датчики монтируются на столбах в створе проема на высоте 50-60 см от земли. Если во время закрытия луч прерывается (машиной, собакой или человеком), плата мгновенно останавливает двигатель и дает команду на реверс. Сигнальная лампа мигает во время цикла, предупреждая окружающих о движении массивной конструкции. Зимой встроенная в лампу антенна усиливает радиосигнал, что критично при снегопадах.

Главные критерии выбора привода

Подбор оборудования требует жесткого сопоставления характеристик мотора с реальными условиями на объекте. Разберем фундаментальные параметры, от которых зависит стабильная работа системы.

Масса полотна и запас мощности

В технических паспортах производитель указывает максимальный вес ворот для идеальных лабораторных условий. На практике створка сталкивается с колоссальным сопротивлением: зимой густеет смазка в подшипниках, на направляющую балку намерзает лед, а порывы бокового ветра создают огромную парусность (особенно если ворота зашиты сплошным профлистом, сэндвич-панелями или деревом).

Золотое правило монтажных бригад: оборудование нужно выбирать с запасом мощности минимум в 30-50% от фактической массы конструкции. Если ворота весят 300 кг, смело покупайте привод, рассчитанный на 600-800 кг. Такой мотор будет работать в щадящем режиме, а его ресурс увеличится в разы.

Интенсивность использования

Интенсивность эксплуатации - это процентное соотношение времени работы и отдыха двигателя за определенный промежуток времени (обычно за час). Например, при интенсивности 30% и полном цикле открытия/закрытия в 60 секунд, ворота смогут пропустить около 18 автомобилей в час.

• 30-40% (Бытовая). Идеальна для частного дома или дачи с редкими выездами.
• 50-70% (Полупромышленная). Подходит для офисных парковок, небольших предприятий и ТСЖ (до 20 авто).
• 100% (Промышленная). Мощные электромеханические или гидравлические приводы для складов и КПП с непрерывным потоком транспорта. Они оснащаются узлами охлаждения и способны работать сутками без перегрева.

Попытка сэкономить и поставить бытовой привод на корпоративный въезд приведет к постоянному срабатыванию термозащиты и замене мотора уже через месяц.

Напряжение двигателя: 24В против 230В

Этот параметр критичен для безопасности и функционала.

• 24В DC (постоянный ток). Безопасны (не бьют током), поддерживают высокую интенсивность, позволяют реализовать плавный пуск/стоп и подключение резервного аккумулятора (АКБ) на случай отключения электричества. Идеальны для систем с энкодером.
• 230В AC (переменный ток). Проще, дешевле, обладают высокой стартовой тягой, но не терпят частых циклов и не поддерживают АКБ. Подходят для умеренного климата и стабильной механики.

Материал шестерен редуктора

Внутри корпуса крутящий момент передается через редуктор.

• Сталь. Самый надежный вариант. Не боится пиковых перегрузок, ударов и морозов. Применяется в премиальной и промышленной автоматике.
• Латунь. Тише стали, но быстрее стирается, если фурнитура ворот отрегулирована плохо и створка идет с усилием.
• Технополимер. Современные инженерные пластины работают бесшумно, но на сильном морозе (ниже -25°C) теряют эластичность. При ударе о сугроб пластиковая шестерня может просто расколоться.

Климат и диапазон рабочих температур

Для регионов с суровыми зимами стандартной заводской смазки не хватает - она превращается в пластилин, и мотор не может стронуть полотно с места. При выборе нужно искать диапазон рабочих температур от -30°C. Класс защиты корпуса должен быть не ниже IP44 (защита от брызг и пыли). Дополнительно рекомендуется устанавливать термокожух с подогревом блока управления, чтобы избежать конденсата на микросхемах.

Дополнительные параметры и безопасность

• Тип концевых выключателей

Механические концевики (физическое нажатие кнопки) дешевы, но зимой намерзают льдом и отказывают, заставляя привод ломать рейку. Магнитные выключатели (герконы) срабатывают бесконтактно сквозь пластиковый корпус. Снег и грязь не влияют на их работу. Для снежных зим магнитные датчики - обязательное требование.

• Настройки блока управления

Современные платы оснащены энкодером - датчиком положения вала. Он обеспечивает функцию плавного старта и остановки (Soft Start / Soft Stop), снимая ударную нагрузку с редуктора. Амперометрическая система считывает силу тока: при встрече с препятствием ток возрастает, и плата останавливает мотор до удара. Также полезна функция "калитка" - частичное открытие полотна для прохода пешком.

• Системы контроля доступа

Помимо пультов, владельцы интегрируют GSM-модули (открытие звонком с телефона), считыватели RFID-меток, кодовые панели и IP-реле для связки с системой "Умный дом" и сценариями геозон.

Рейтинг производителей автоматики

Сегмент бренда		Особенности
Премиум	Came, Faac, BFT	Итальянская классика, стальные шестерни, энкодеры.
Средний	Nice, Alutech	Отличная электроника, адаптация к морозам.
Бюджет	DoorHan, An-Motors	Доступная цена, наличие запчастей, латунь/пластик.

Премиум (Came, Faac, BFT). Флагманы рынка. Came BXV 800 славится гибкой логикой и точным энкодером, а Faac 741 - классический 230-вольтовый мотор-редуктор с огромным ресурсом и ремонтопригодностью. Оборудование прослужит десятилетиями, работает тихо и устойчиво к влаге, но цена комплекта заметно выше средней.

Золотая середина (Nice, Alutech). Nice Robus 1000 на 24В обеспечивает тихий ход, систему самодиагностики и шину BlueBUS для быстрого подключения аксессуаров. Белорусский Alutech RTO-1000 - универсальный комплект с понятным блоком управления и морозостойким корпусом. Отличное соотношение цены и качества, но некоторые модели не рассчитаны на интенсивную эксплуатацию.

Бюджет (DoorHan, An-Motors). DoorHan Sliding-1300 - мощная "тягловая лошадка" на 230В, которая уверенно запускается в морозы до -40°C и привычна любым сервисам. Отличный выбор для тяжелых полотен при ограниченном бюджете. Однако в угоду цене в редукторах часто встречаются латунь и технополимер, а оцинкованные элементы корпуса со временем могут подвергаться коррозии.

Главные ошибки при монтаже и обслуживании

1. Игнорирование зазора. Ведущая шестерня привода должна входить в зацепление с зубчатой рейкой с зазором 1-2 мм. Если прижать их вплотную, износ редуктора и шум гарантированы.
2. Попытка автоматикой исправить кривую механику. Привод не должен тянуть створку через силу. Перед монтажом полотно обязано катиться по направляющей легко, без перекосов и залипаний.
3. Отказ от фотоэлементов. Экономия на датчиках часто заканчивается оплатой кузовного ремонта автомобиля, застрявшего в проеме.
4. Неправильная зимняя эксплуатация. Автоматика не обязана ломать ледяной наст. После снегопада нужно очищать направляющую и зубья рейки щеткой, чтобы снизить нагрузку на мотор и продлить жизнь шестерням.
5. Экономия на фундаменте. Привод должен устанавливаться на жесткое бетонное основание или закладную деталь. Если платформа "гуляет" от морозного пучения грунта, шестерня будет терять зацепление с рейкой и стачивать зубья.

Грамотный подбор привода с учетом напряжения, интенсивности и запаса мощности избавит от необходимости чистить снег перед выездом и гарантирует стабильную работу системы на годы вперед.
